カナレ電気の総合カタログでいつもスルーしていたページ…、最初の十数ページの光伝送機器と言うカテゴリなんですけど、こんなに真剣に考えながら見るなんて成長したな〜^^


CANARE光カメラコネクタ盤の１ユニット
ユニット型は、COU-OM3（かな？？）

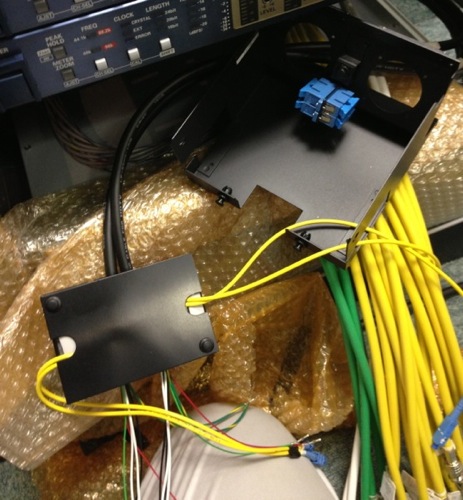

タバコの箱よりちょいと大きい箱が融着部分を収納する接続ユニットで、前回紹介している「光複合カメラケーブル」と「SCコネクタ付きの既製品ケーブル」とを融着して収納させてます。私が融着を行った訳ではなく、別作業から戻ると、あら不思議こんな状態になってました。九州のAV系での融着といったらあの方！って方の作品です。
黄色のケーブル４本を確認頂けると思いますが、それが既製品のSCコネクタ付きケーブルの一部です。そのSCコネクタを写真では上部にある黒い曲げ物にある青い部分の片側に挿します。

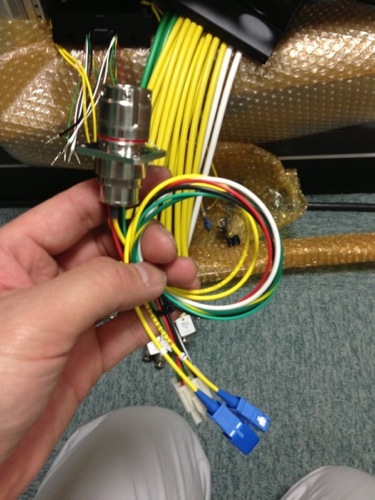

レセプタクル（で良いのかな？）
多分、オス・・・

こちも黄色のケーブルが光ファイバでSCコネクタが付いてます。こちらのSCコネクタを先程とは逆側に挿す事で、光複合ケーブルとレセプタクル（？）が繋がる訳です。さらには、電源などを送るメタル（黒白や赤緑など）はハーネスを取り付けて接続です。

そんで、光カメラコネクタ盤だけの19インチラックがあったのですが、盗撮するの忘れてしまいました・・・。地味なラックですけど、繋いでるぜ！ってオーラが、それなりに有ります。

融着されていた間に、私が何をしていたかは次回〜♪
