エレベータにカメラを設置

AV屋がエレベータ（以下、ELV）に何かするってケースは珍しくありません。代表的なのは非常業務放送スピーカや防犯カメラ設置であろうと思われます。他にはカゴ内にパソコンと液晶モニタを設置してLAN経由にてスケジュールやコンテンツを書き換えると言った変態的なシステムも有るには有ります…。まぁしかし断トツでカメラ関連で関わる事が多いです。ただ最近ではELV純正が最初から設置されていて、そこに信号を取りに行くってパターンが多いのではないかと実感しております。そんな中、今回はELVカゴ内にカメラなんて付いてない比較的古いThe ELVって機種（三菱電機製ACE2LEA）ですので、カメラ設置と久しぶりに配線も行う事になりました。

変態的なシステム実行例…
http://www.dandl.co.jp/kas/kblog/index.php?ka=1186
http://www.dandl.co.jp/kas/kblog/index.php?ka=1204

弊社はELVに関しての知識・経験は全国のAV屋の中でもトップクラスに入ると自負しております！

何故かって？

生まれた時から手元には制御盤やら巻き上げ機やら何やらが転がっていて、矢印と1から10が認識出来る様になったら現場へ連れて行かれる英才教育を受けていたので当然です！簡単に言うと実家の家業がELV屋で父ちゃん実兄は現役のELVエンジニアってだけです…。

さてさて、弊社だけでも十分に施工が可能なのですが、該当機種は当然ながら保守会社と契約を結んでありますので、そちらへひと言断りを入れます。今回は立ち会いもされる事になりました。まぁ、普通はELVの昇降路内に入る手段を知らなかったり、知っていても勝手に入る勇気は無いと思うので立ち会いは必須でしょうけど、連絡を入れるのは大切です！異常発報して、ちょっと面倒な事になったりもしますので怠ってはなりません。

先にも書いたとおり、最近では信号を取りに行くケースが多いので、本当に久しぶりにカゴからの配線作業を行う事になります。以前勤務時代に施工して以来ですので10年ぶりとかのレベルです。ELVに配線する場合は、元から配線されているELVの制御ケーブルに沿わせる形で行うのが一般的です。カゴ内には行き先ボタンや開閉ボタン等の制御信号に非常用インタホンや照明電源など元から配線がフラットケーブルで配線されています。メーカやメンテ会社などによっては、ELVのケーブルに万が一絡んだりしたり、ケーブルが擦れる音を嫌がったりして認めてくれない場合もあります。私も実際、素直に認めて頂けなかった事も過去にはあります。今回は何の問題もなく沿わせる方法で行えそうです（他に方法があるのか…？？）が、沿わせる為の定番の部材が手元にありません。

定番の部材は、パンドウィットのダブルホースクランプタイ
PDF資料＞＞
http://eeg.panduit.co.jp/pdf/sa-elcb03-jp_A32.pdf

困った事に、500本単位の販売なのでカートに入れるのを躊躇してしまいます。。。せいぜい10本そこらしか必要ないのに、５００本も仕入れたら材料費オーバしてしまいますし、仮に在庫しても次回使用は未定で賞味期限切れどころか、どこに行ったか分からなくなる最悪パターンは軽く予想出来ます、困ったばい…

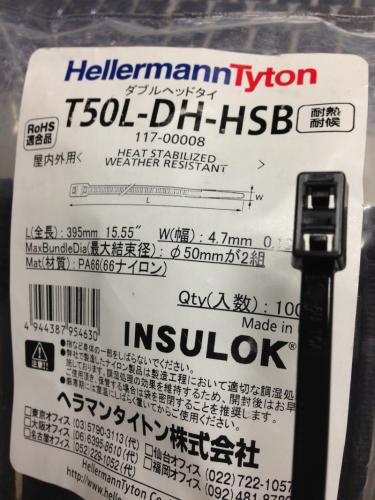

単純にフラットケーブルに完全に固定してしまうと、ケーブルに撚りなどのストレスが生じて断線しやすくなると考えられています。固定してしまっても良さそうな気もしますが、ここはセオリ通りに固定では無くガイドさせる方法を検討します。ケーブルに結束バンドのメーカのサイトを本気でウロウロして出した結論が、1本でループを2つ作る事が可能な、上記写真のヘラマンタイトンのダブルヘッドタイT50L-DHです。こちらは100本／1袋なので仕入れ費も在庫量も抑えられます。最初のロックをフラットケーブルにしっかりと固定して、2個目のループは同軸ケーブルを巻いて余裕を持たせた所で締め込むのを止めます。実績が無いので上手く行くかは未知数で、逆に出費が増えるリスクもありますが、深く考えない方なので実行です…。
今回、徹底的に結束バンドを調べましたけど、ダブルに留まらずトリプルヘッドや他にも特殊な製品が沢山あるんですね！勉強になりました。
