コンバートコン（過去記事１、２、３）で各種ケーブルを製作してみました。
まずは、インテリトーン向けに「コンバートコン−先バラ」を２セット

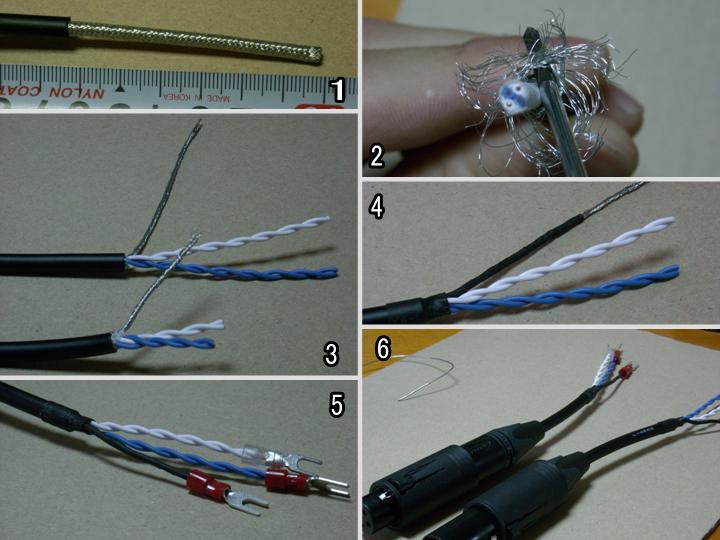

�@先バラにする為、通常より長ーくシース（第１被覆）をストリップします。
�A編組（へんそ）を解きます。これだけ長いと大変です(T_T)
解き方は、人それぞれありますが、私は内側へ細い棒（精密ドライバー）を差し込み１つ１つ丁寧に解く方法が好きです。
�Bシールド（編組）と芯線（青、白）をそれぞれまとめた状態です
。
�Cシールドとシースの境目にそれぞれ熱伸縮チューブをはめて短絡と仕上がりが良くなるように施しました。
�Dわに口クリップが挟みやすくする為に、絶縁被覆付きのＹ端子を先端に圧着しました。
�E反対側にコンバートコンを取付て完成です！


あまり上手では無いので、掲載する事を躊躇しましたが…。

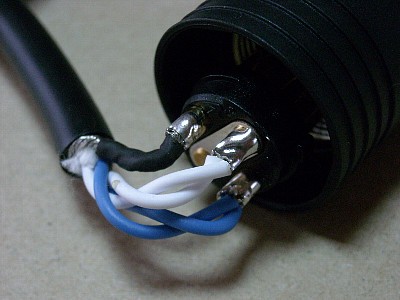

ちなみに、シャーシグランドの取り方が分かりません。普段からシャーシグランドをあまり取らないので、違和感はありませんが、ここは犠牲になる仕様ポイントなんでしょうかね？？

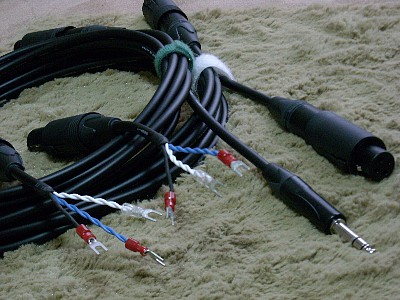

今回は、３種類を製作しました。

CONVERTCON UNISEX XLR 3POLE NC3FM-C-B
↑
↓
CONVERTCON UNISEX XLR 3POLE NC3FM-C-B

CONVERTCON UNISEX XLR 3POLE NC3FM-C-B
↑
↓
STEREO PHONE PLUG NP3X-BAG

CONVERTCON UNISEX XLR 3POLE NC3FM-C-B
↑
↓
SAKI BARA

コネクターはいずれも「NEUTRIK」製でケーブルは「CANARE電気」製「L-４E6S」を使用しております。
