XLR（キャノン）コネクターは相互接続やレセプタクル（座/コンセント）との接続において、構造上１つの位置関係でしかセット出来ません。また、異なるピン数同士の接続も出来ません。当たり前かも知れませんが、それがXLRの利点の１つだと思います。

連日お送りしているコンバートコンで相互接続を行う場合は、その構造上から誤った相互接続が成り立ってしまいます。

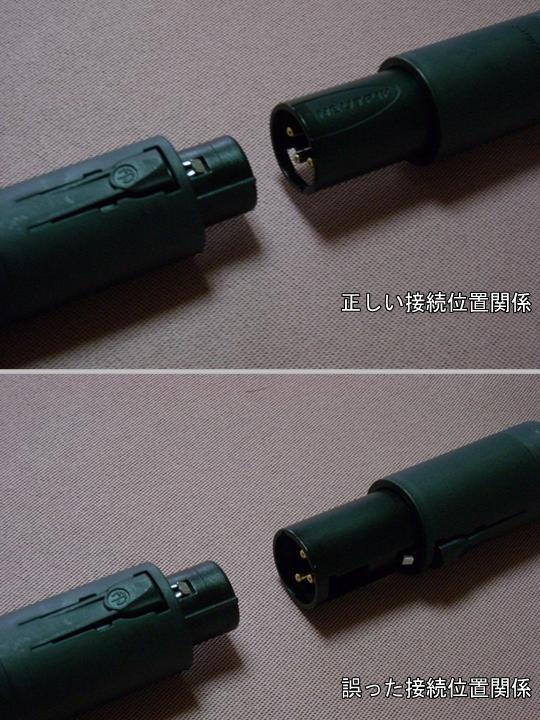

写真上が正しい接続で、下が誤った接続となります。
45°ズレた位置関係でセット可能です。メーカーの仕様書や取扱説明書が手元にありませんので、メーカーサイドとしてはどうのように考えているのかは分かりませんが、検証してみました。

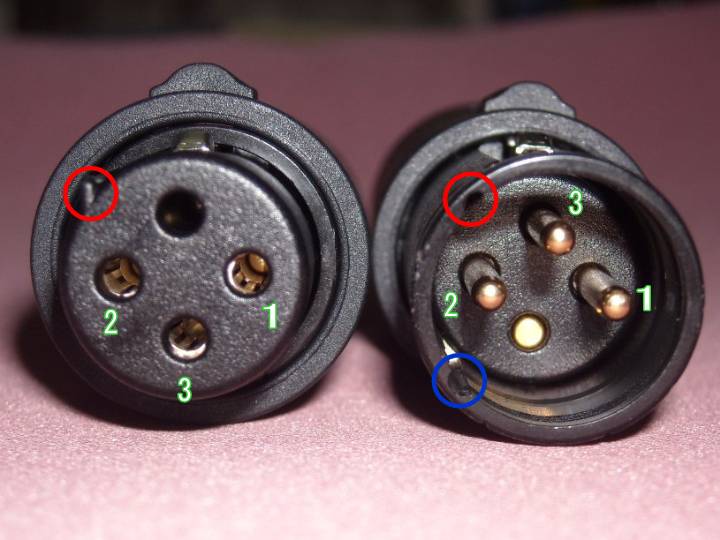

メスには赤丸の様に「デッパリ？？」があります。これは、どのキャノンコネクターでもそうです。その為。オスモードからメスモードへスライドさせる際に、このデッパリを交わす為の溝が必要です。

もう一方で、オスには青丸の様に溝があります。メスのデッパリを交わす為に必要です。

「スライドさせる時の溝」と「メス側との接続で必要な溝」の位置関係は４５°です。

コンバートコンは３ポール（３ピン）ですが、メス側には４つの穴があります。（同心円に４５°割り）
これもスライドさせる構造なので仕方のない事なのですが、この４つの４５°と溝ー溝の４５°がマッチしてしまい、相互接続時は４５°誤った接続出来てしまいます。

私の様な設備中心の者は、コンバートコン同士での相互接続はあまり無いと考えられますが、イベント屋さん等ではあり得るかも知れません。その際は十分お気を付けて接続されて下さい。

ちなみに誤って接続した場合のピンアサ
「オス１−メス３、オス２−メスＮＣ、オス３−メス２、メス１−ＮＣ」
となります。
