「映像が出らん、助けて〜」って連絡あったので訪問した時のこと

映像マトリクス・スイッチの出力に接続されているコネクタが写真の通り…

こりゃ、リスク高い施工してますなぁ。

加えて機器背面と棚の隙間が十分ではないのでケーブル、コネクタへ

無理なテンションが加わっている様子です。

だいたい、変換コネクタを恒久的に使用する意味がわからん。

けど、頻繁に目撃するんですけどね…。



作業車へカナレ電気製の圧着式RCAピンプラグを２セット取って加工したところ

げっ！持参した14の中心コンタクトじゃ入らない！！！

ケーブルを良く見ると3C-FVだし(-_-)

面倒くせー





中心コンタクト入れごと持ってきました。

14と15と16と20とF型用が腐るほど入ってます。

特に20Dなんて大量入荷した途端に使用機会が減りまして

4、500本は、ここ数年来あります。

賞味期限切れかも！？

弊社ではケーブルの種類毎にシース（外装・被覆）の色を原則決めています。

その色に決めた根拠はあまりありませんが…。

音声ケーブル（隠ぺい配線・ラック内パッチ用途）…グレー（L-4E5ATなど）
音声ケーブル（パッチケーブル）…ブラック（4E6Sなど）
スピーカ・ケーブル…クリーム（4S6など）
同軸ケーブル…ホワイト



あくまでも原則でありまして、当然イレギュラも多々あります。

そんなイレギュラな施工を行った際に久しぶりにやっちまいました(T_T)

同軸ケーブル3C-2Vのつもりで配線したらL-4E5ATが２本も混ざっていました！！！

参った。

3C-2VとL-4E5ATってパッと見や触った感触では識別し辛いんですよね。

3年前にL-4E5ATのつもりが3Cだった！のミスをしたのですが

その教訓が生かせてないですねぇ(>_<)

同軸ケーブルは黒色を使用するケースは避けられないので

やはりL-4E5ATの黒色を完全に排除するしかなさそうです…。

AV屋さんなら１度や２度は経験してませんか？？

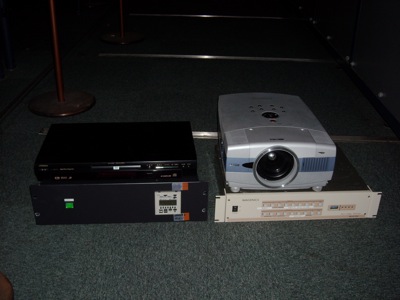

液晶プロジェクタとDVDプレイヤをシリアル制御しているボックスの修理完了品を納品したのですが、システムが全く動作しません。（写真下のハコ）。RS232Cのアナライザなんて持ち合わせが無いので測定し診断を下す事が現場の私には…。

概要＞
�@外部スイッチからスタート信号を制御ボックスが受ける
↓
�A制御ボックスからプロジェクタへ「ランプ点灯しなさいよ」の送信
↓
�Bプロジェクタから「ランプONしましたよ」の返信
↓
�CランプONしたので「DVD再生しなさい」を送信
↓
�D「再生したよ」を受信
（再生中）
�EDVDプレイヤから「再生が終わったよ」が送られてくる。
↓
�F再生が終わったので「ランプ消しなさい」を送る
↓
�G「ランプ消灯しました」が返ってきて次回再生待ちに入る

今回の症状内容は�Bを受けるICに不具合が認められたので処置したのですが…。


「来た時よりも美しく」では無く「来た時よりも増えちゃった」

プロジェクタも併せて持ち帰りハメに…(>_<)

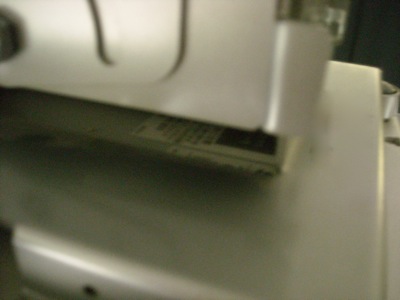

三洋電機へトラブルシュートの為に問い合わせると、型式を尋ねてきます。それは当たり前の質問であり、それが判明しない事には故障診断が出来なかったり誤った情報を与える可能性はありますからね。しかし！型式やシリアルが表示されているラベルが天つり金具にモロ被りして読めません。天吊り金具を外す作業が面倒臭いのよね〜。。。

必殺！マッキーdeタッチアップ

みんなも、よくやるでしょ？？

スピーカ向けの接続コネクタとしてNEUTRIK社のスピコンが

近年ではスタンダード機種として業務用の分野では存在します。

ん、業務用の分野？？

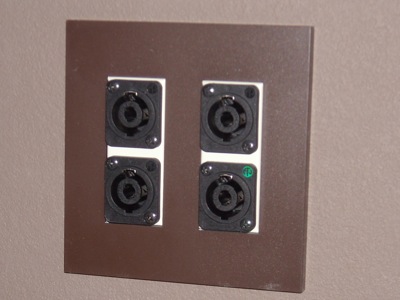

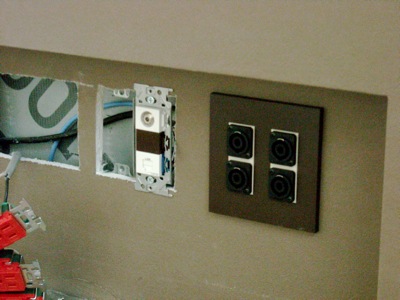

新築の住宅へスピコンを取り付けました。

サラウンドL/Rとサラウンド・バックL/R用です。

個人的には7.1chとか興味ないですけど…

ま、それはそれとして家庭の壁面にスピコンって

初めての施工でしたけど、普通に良いですね。

電材メーカのスピーカ・ターミナルなんかよりも数段良いですよ。

それらと比較してもコスト面も変わりませんしね。


で、スピコンの説明は毎度コチラを貼る事でかえさせて頂きます！

http://blogs.yahoo.co.jp/linear_pcm0153/5159609.html

そういや、NTマークがホログラム処理？？が施されいますね。

前からありましたっけ？

ノイトリックお得意の隠れマイナ・チェンジなのでしょうかね。



医療用コンセントがありますが、何故！？
