スピコン中継用アダプタ
NEUTRIK　NL8MM

スピーカーの接続コネクターの中で「スピコン」と呼ばれるコネクターがあります。
写真はNL8FCなど８芯のスピコンを中継接続するアダプターです。
多分これも「J-J」と称しても間違っていないと思います。

J-Jについての過去記事コチラ
尚、スピコンについては後日、詳しく掲載予定です。


ところで最近ノイトリック製品を頻繁に取り上げてますが、たまたまですよ。特に裏はありません。この中継アダプターは受注したので仕入れた分をちょっと記念撮影しました。


NL8MMのレセプタクル部のアップですが、よく見てください
LIECHTENSTENと書いてあります。

ノイトリックの本部は「リヒテンシュタイン公国」にあります。
ま、MadeInJapanみたいなものだと理解してます。最近ではXLRコネクターにも記載されています！

あくまでも勝手な解釈ですが、経済的な大人の事情でリヒテンシュタイン公国に本部を置いているんでは無いのかなぁ〜、と私は思っています。いやホント勝手な想像話です。

とか言いながら、弊社もいつかリヒテンシュタイン公国に本部を置く必要に迫られるかもしれませんね(^^;)
タックスヘイブン万歳！

昨年、ほとんど勉強せず無謀なチャレンジをした資格試験

「工事担任者AI・DD総合種」を今年も申し込みました！

科目合格したら持ち越して次回免除となる仕組みですが

いやしかし、ここで一発合格を宣言しプレッシャーを課します！

それでは６月１５日の合格発表まで、ごきげんよう〜



工事担任者とは…「(財)日本データ通信協会HPより抜粋」

電気通信の工事担任者は、電気通信回線に端末設備又は自営電気通信設備の接続を行い、又は監督する者の資格です。

なんのこっちゃ？？

2009年2月14日ブログ掲載のトルクスドライバーT10H
買ったはいいが、使う時は先だろうと思っていました。
んが、しかし！チャンス？？到来

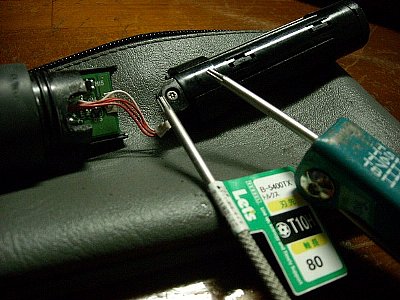

ワイヤレス破損の連絡にて現場へ行くとトルクス頭のビスじゃ〜ないですか！こりゃ記念すべき初使いとウキウキしながら工具箱より取り出しましたが…

T10Hじゃなーい(T_T)

TOAのハンド型ワイヤレスマイクロホンなんですが、T7Hが使用されてます。（アタシ、TOAビギナーなんですよ）

あーぁ、また工具が増えるぜー

XLR（キャノン）コネクターは相互接続やレセプタクル（座/コンセント）との接続において、構造上１つの位置関係でしかセット出来ません。また、異なるピン数同士の接続も出来ません。当たり前かも知れませんが、それがXLRの利点の１つだと思います。

連日お送りしているコンバートコンで相互接続を行う場合は、その構造上から誤った相互接続が成り立ってしまいます。


写真上が正しい接続で、下が誤った接続となります。
45°ズレた位置関係でセット可能です。メーカーの仕様書や取扱説明書が手元にありませんので、メーカーサイドとしてはどうのように考えているのかは分かりませんが、検証してみました。


メスには赤丸の様に「デッパリ？？」があります。これは、どのキャノンコネクターでもそうです。その為。オスモードからメスモードへスライドさせる際に、このデッパリを交わす為の溝が必要です。

もう一方で、オスには青丸の様に溝があります。メスのデッパリを交わす為に必要です。

「スライドさせる時の溝」と「メス側との接続で必要な溝」の位置関係は４５°です。

コンバートコンは３ポール（３ピン）ですが、メス側には４つの穴があります。（同心円に４５°割り）
これもスライドさせる構造なので仕方のない事なのですが、この４つの４５°と溝ー溝の４５°がマッチしてしまい、相互接続時は４５°誤った接続出来てしまいます。

私の様な設備中心の者は、コンバートコン同士での相互接続はあまり無いと考えられますが、イベント屋さん等ではあり得るかも知れません。その際は十分お気を付けて接続されて下さい。

ちなみに誤って接続した場合のピンアサ
「オス１−メス３、オス２−メスＮＣ、オス３−メス２、メス１−ＮＣ」
となります。

コンバートコンの寸法です。
誰かの役に立つんでしょうか？？

NC3FM-C-B＿メス状態（全長約112ｍｍ）
NC3FM-C-B＿オス状態（〃99ｍｍ）
NC3FXX-B（71.5〜73.5mm）
NC3MXX-B（68.1〜70.1mm）
と並べてみました。

コンバートコンは目測での数値です。
ご承知の通り、ハウジングの締め付け具合で差が出ます。

オス状態とメス状態とでは１３ｍｍ程の違いがあるようです。

言うまでもなく、機器へ接続の場合はラック背面などにおいて、今まで以上にコネクターのクリアランスが必要だと言う事になります。
（ま、機器へ常設と言う使用方法は私の中ではあり得ませんが）

このコンバートコンにて、ちょっとした注意点を発見しました！
そちらは、また後日お送りします。
