最近頻繁に製端しているコネクタです。

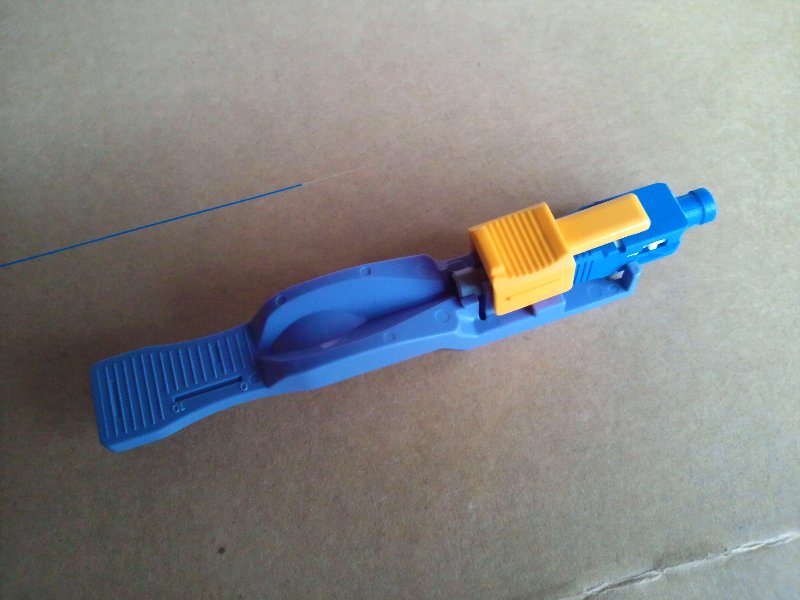

上記写真は挿入治具と呼ばれる保持部材にセットしてます。

「かんたん」と名前が付いている通りに簡単に光ファイバへ

ＳＣコネクタを取り付けることが出来ます。

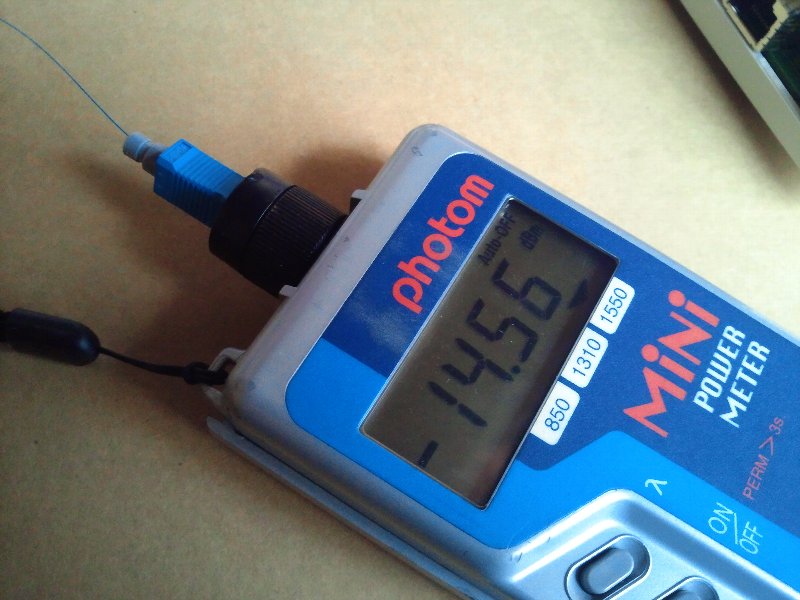

セットしたら光パワー・メータで測定です。

写真では、1550λで-14.56dBmですので、もう一声欲しいのですが

今回のONUの規定範囲ですのでOKです。

クロージャ側の融着具合やケーブルへのテンションなどに左右されるので一概には言えませんが

100個ほど製端して「-12から-13ｄBm」のレベルがほとんどです。

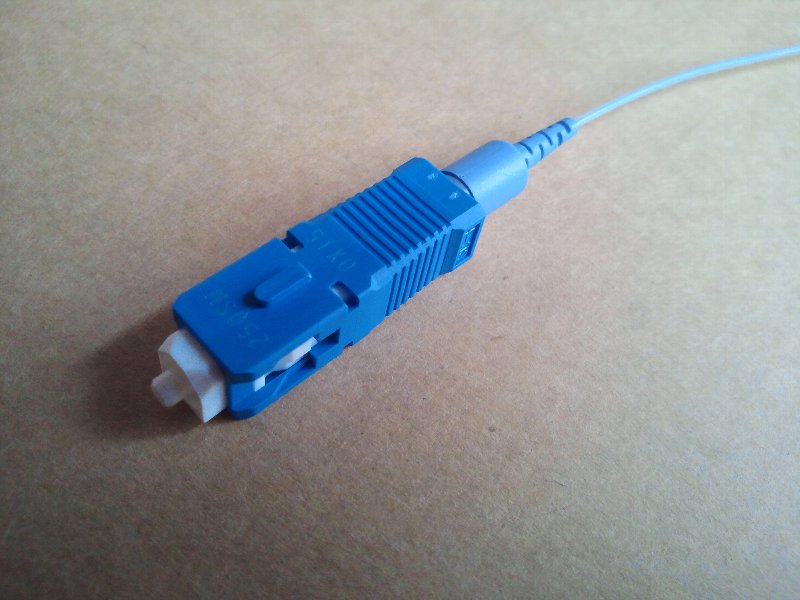

ブーツをセットして完成です。

光って何だかとっても難しいイメージがありますが

かんたんSCに関してはカッタさえ、ちゃんとしていれば

何てこと無いと言うのが今のところの印象です。

この経験を早くAVシステムで活かしたいと願う日々です…。
