前回、紹介しました半田グッズですが、それらを使用するコネクター類を紹介します。

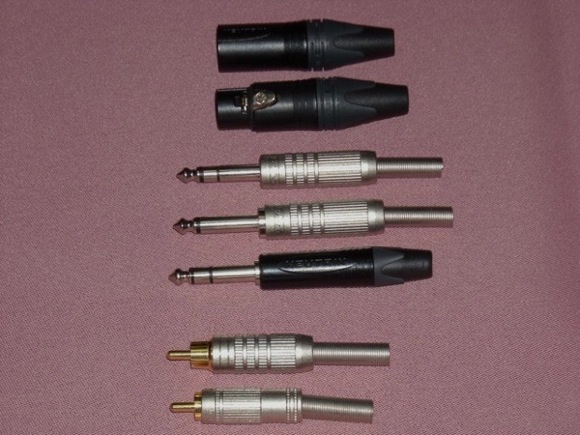

上から
キャノンの３ピン オス （NC3MXX-B　NEUTRIK製）
キャノンの３ピン メス （NC3FXX-B　NEUTRIK製）
ステレオフォーンプラグ（F-16　CANARE電気製）
モノラルフォーンプラグ（F-15　CANARE電気製）
ステレオフォーンプラグ（NP3X-BAG　NEUTRIK製）
ピンプラグ　　　　　　（F-10　CANARE電気製）
ピンプラグ　　　　　　（F-09　CANARE電気製）

基本的に設備音響で機器の入出力に用いる代表的なコネクター類です。他にもキャノンの４ピンとスピコンと呼ばれるスピーカー向けのコネクターなども良く使用します。（スピコンはターミナル式になってますので半田不要ですが…）
どれも中々良い値段するんですよー


セットする前のバラバラにした状態の写真です。右方向からケーブルがきます。

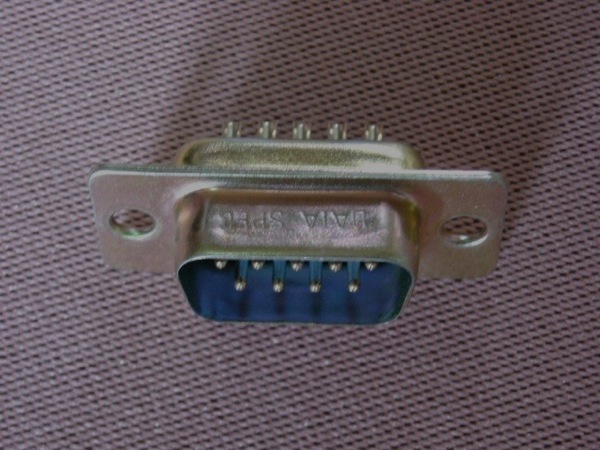

これはminiD-Sub９ピンのオスコネクターです。音声や映像系の信号をやりとりするのでは無く、主に機器を制御する際に用います。（RS232CやRS422など）また似たようなコネクターではminiD-Sub15ピンも良く使用します。これはアナログRGB信号のやりとりで頻繁に使用します。パソコンを触った事のある方でしたらディスプレイケーブルとして認識されていると思います！
しかし、15ピンを半田で作る事はまれです。通常弊社では15ピン←→5BNCの変換ケーブル／コネクターを使います。配線では同軸ケーブルが５本まとまったマルチケーブルを使用しますので、そのマルチケーブルを15ピンに付けるのはナンセンスだと考えているからです。たまーに、そう言うアクロバティックな接続成端を見かける事はありますが…。

そろそろ、次回は、実際に半田作業を紹介します（予定）
