アナログRGB信号（パソコンの映像信号など）を離れた所へ送るのに、同軸ケーブルを５本を使用する方法が今のところ一番オーソドックスであると思います。
（近年では、信号変換を行いCAT5eやCAT6を使用する事も見受けられます。何回か、この方法で施工したことあります。）

しかし出力機器に、同軸（BNCコネクター）がダイレクトに接続出来るケースはまれで、大半が高密度D-sub15ピン仕様になってます。別途、グラボを組み込んでない限りパソコンでは、ほとんどそうですし、書画カメラ等の業務用機器でさえDsubのみですもんねぇ。

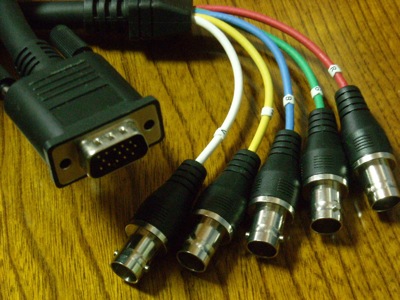

そこで大変ありがたいのが、この変換ケーブル！
とにかくコネクターチェンジさえ出来ればOKと言う場合であれば、これで十分！BNCにしてしまえば、こっちのものですぜ！！

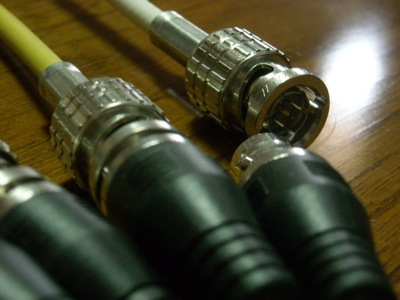

さらに、BNCがメスになっている写真の様なタイプならば、いつもの様にBNCオスを加工すればOK！
わざわざ、メスのコネクターを揃えなくていいし、JJも必要なし！
（※JJについては、後日アップしますので割愛）

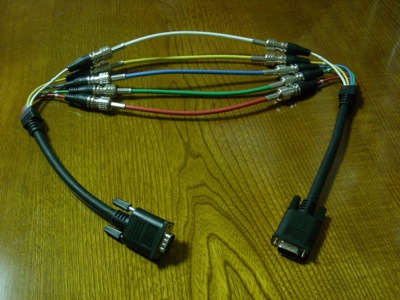

みじかっ！！（全長約１ｍ）

ちなみに「高密度Dsub15P」「HD-Dsub15P」「miniDsub15P」は呼び方が違うだけですね。たぶん。

今回サンプルのコネクターはカナレ電気の5VDS003-J1.5Cですが、Dsubの９番ピンは最初からありません。
（一番上の写真をよく見ると抜けているのが、お分かり頂けると思います。）
折れてる！とか、不良品だ！とカナレさんへクレーム付けないよう願います。
